ACHI HR 15000 estación de reballing semiautomática con posicionador (Consultar antes)

Nuevo

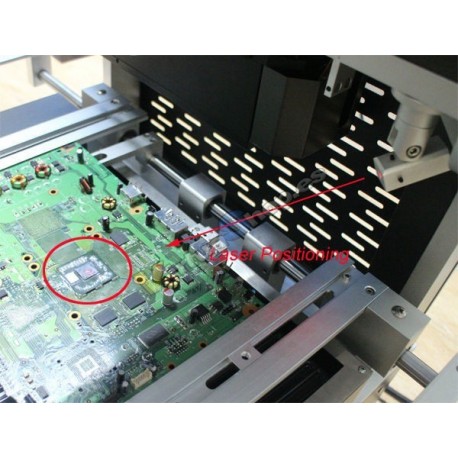

Máquina de reballing rework por aire profesional, semi auntomatica con posicionamiento laser. Perfecta para PS4, PS3, XBOX ONE - 360, Portátiles Laptop y telefonía tablets. Envío en 7 días aprox. -CONSULTAR CONDICIONES DE ENVÍO-

Más detalles

Al comprar este producto puede obtener hasta 5750 puntos de fidelidad. Su carrito totalizará 5750 puntos que se puede(n) transformar en un vale de descuento de 57,50 €.


5 750,00 €

Añadir a mi wishlist

Más info

 Brazo desoldador de aire superior, posicionamientos, Succión y extracción automáticas y manuales por control digital en pantalla táctil LCD. Sujección de placas, espejo/cámara reflectante, laser posición, camara externa y calentador inferior de aire ajustable manualmente.

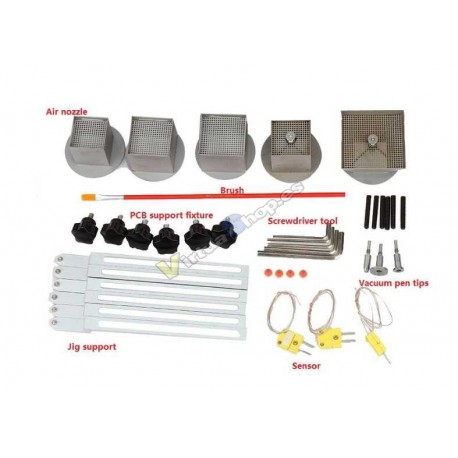

Contenido:

1. Machina reballing rework.
2. Monitor externo LCD, para visualización de trabajo. Superpone imagenes PCB de los pads y la cámara de video externa.
3. Cámara de video externa con zoom, para obserbación del trabajo.
4. Tres cabezales de aire calentador superior y dos inferior. Diferentes medidas: 31x31mm, 38x38mm, 41x41mm y 35x35mm, 55x55mm.
5. Brocha para tratamientos de pasta y flux.
6. Seis soportes metálicos ajustables para placas PCB con sus tornillos de sujección.
7. Llaves allen para ajustes y montaje.
8. Termómetros sensores por sondas externas termo couple plexibles, para ajustes y mediciones de temperaturas.

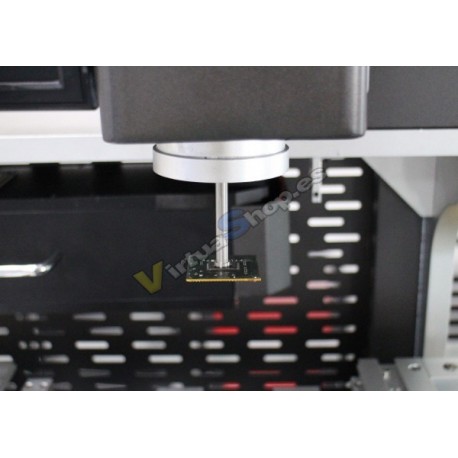

9. Tres puntas del succionador de componentes por bomba de aire, con sus gomas protectoras.

Contenido

Especificaciones y parámetros técnicos del producto


1. Tensión de alimentación: V ± VAC 50/60Hz
2. Potencia total: 5300 W Max
3. Calentadores: Calentador superior de aire caliente 1200 W, Calentador de aire caliente inferior 1200 W, Calentador IR inferior a 2700 W
4. Materiales eléctricos: sistema de control de temperatura inteligente programable, ha conectado el dispositivo del ordenador.
5. Control de temperatura: Termopar tipo K (lazo cerrado): superior e inferior de temperatura control independiente, precisión de la temperatura dentro de ± 3 grados
6. Posicionamiento: tipo V ranura, con el accesorio universal, micro ajuste.
7. PCB Tamaño: 410x370mm Max 65x65mm Min

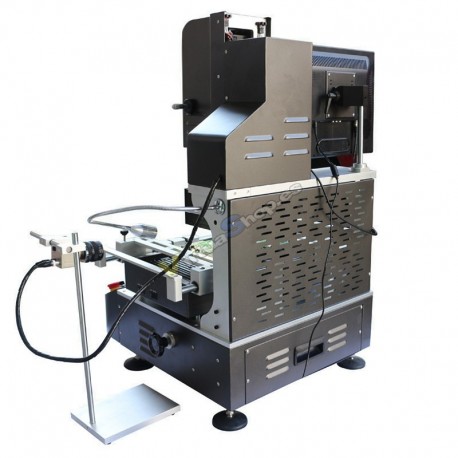

8. Tamaño de la máquina: 640x630x900mm
9. Peso: 68 kg
10. Color: negro

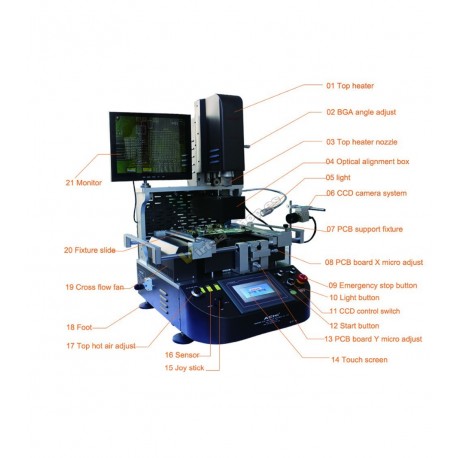

Nombre

Función

Método

1

Calentador superior

Soldar o desoldar BGA

Arriba y abajo a la posición deseada

2

BGA ángulo de ajuste

BGA y posición en el tablero PCB

Ajustar adelante y atrás

3

Calentador superior boquilla

Garantizar la concentración de aire caliente en BGA superficie

Golpe a la posición deseada de BGA

4

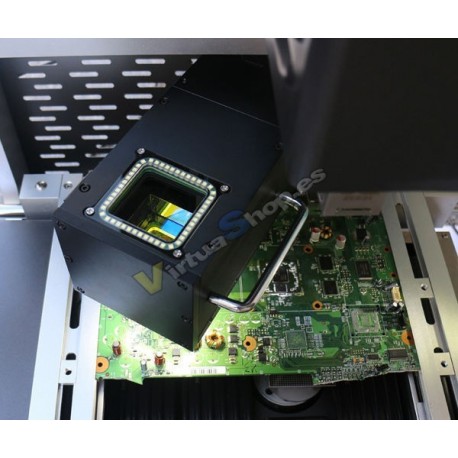

Alineación óptica caja

BGA y posición en el tablero PCB

90 grados gira, sacar al colocar, empuje hacia atrás después de terminado posición

5

Luz

Iluminación

Ajustar la posición de la luz

6

Sistema de cámara CCD

Recoger la imagen de alineación, desoldar y soldar

Cambiar el botón de control y colocarlo correctamente.

7

Apoyo PCB Fixture

PCB fijo posición posición de izquierda a derecha

Hacia la derecha, giro a la izquierda

8

Placa PCB micro ajuste del eje x

BGA y PCB bordo cuando la dirección del eje x de la broca de ajuste fino

PCB a la izquierda de rotación hacia la derecha, hacia la izquierda

9

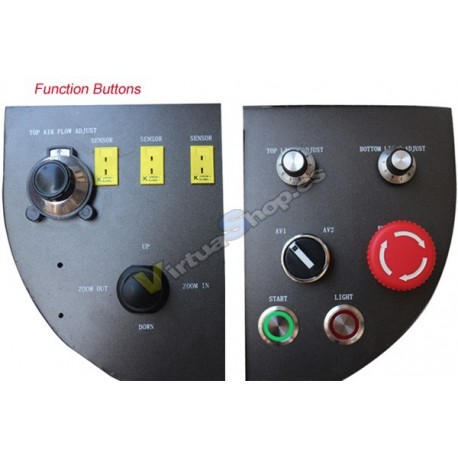

Botón de parada de emergencia

Anormal o equipo especial cuando la parada de emergencia

Pulse para detener,

Giro a la derecha

10

Botón de luz

Control de iluminación

Pulse

11

CCD interruptor de control

Pantalla de cambio de imagen

Cambiar

Imagen muestra alineación óptica AV1

Imagen de la cámara muestra AV2

12

Botón de inicio

Control de arranque

Pulse

13

Placa PCB micro ajuste del eje y

BGA y PCB bordo cuando la dirección del eje y de la broca de ajuste fino

PCB atrás girar hacia la derecha, hacia la izquierda

14

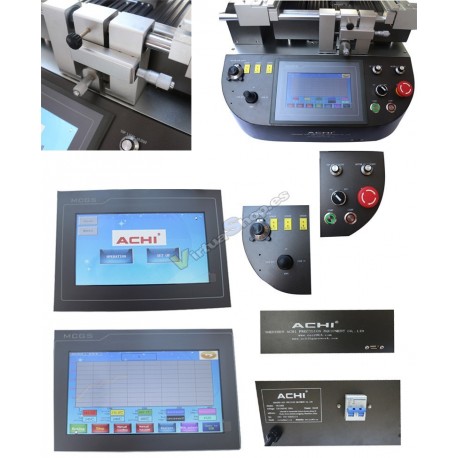

Pantalla táctil

Operación del equipo de control

Tacto de la mano-pantalla

15

Joy Stick

Subir y bajar en el calentador arriba y abajo a la izquierda y derecha para ampliar

Sacudiendo el mango hacia arriba y abajo

16

Sensores

Medir la temperatura real

Conecte una externa galvánico

17

Superior de aire caliente ajustar

Control de la parte superior de una boquilla de calentamiento Tamaño del viento

Hacia la derecha para aumentar el flujo de aire, hacia la izquierda

18

Pie

Apoyo y ajustar la altura

Corporal elevada derecha, hacia la izquierda

19

Flujo cruzado ventilador de refrigeración

Después de enfriar la PCB calefacción

Elegir manual o automático

20

Accesorio de diapositivas

Placa PCB barra de soporte fijo

El PCB en la ranura en V, en movimiento

Paletas de sujeción

21

Monitor

BGA y PCB alineación mostrar imágenes

Buen video, conector, cable de alimentación
